Spezialwerkzeuge

Alfa Romeo Händler haben für die Wartung und Reparatur der Fahrzeuge eine ganze Reihe von Spezialwerkzeugen zur Verfügung. Alfa Romeo Fahrer können diese Werkzeuge nicht kaufen.

Nun sind diese Spezialwerkzeuge nicht unbedingt notwendig, ein gut sortierter Werkzeugkasten reicht in den meisten Fällen, dennoch gibt es einige Spezialwerkzeuge, die einem das Leben erheblich vereinfachen können oder mögliche Gefahrenquellen beim Aus- bzw.Einbau von Baugruppen ausschließen.

Ich habe im Laufe der Jahre einige Spezialwerkzeuge erstellt und habe die Zeichnungen für Euch zum herunterladen zur Verfügung gestellt.

Falls Du Zeichnungen von Spezialwerkzeugen hast, würde ich mich über eine Kopie freuen, damit ich die Zeichnungen hier für alle veröffentlichen kann.

Außerdem habe ich den Alfa Romeo Spezialwerkzeug-Katalog durchgeblättert: Auf über 200 Seiten werden alle Werkzeuge, die es gibt, im Gebrauch dargestellt. Einige dieser Darstellungen sind vielleicht für denjenigen von Euch nützlich, der sich selber Werkzeuge bauen will. Eine Auswahl findet Ihr weiter unten.

Herunterladen:

Alles was Ihr braucht ist der Adobe Acrobat Reader.

Der Acrobat Reader ist ein Werkzeug, mit dem Ihr die Dateien, die Ihr Euch auf Eure Festplatte ladet, lesen und drucken könnt. Die Dateien sind nicht vom Betriebssystem abhängig, d.h. es ist egal ob Euer PC 'Windows' oder 'Macintosh' heißt. Falls Ihr den Acrobat Reader noch nicht habt, müßt Ihr ihn erst laden. Der Acrobat Reader kostet nichts.

Die jeweilige Datei könnt Ihr laden, indem Ihr auf die kleine Zeichnung 'klickt'.

Zeichnungen:

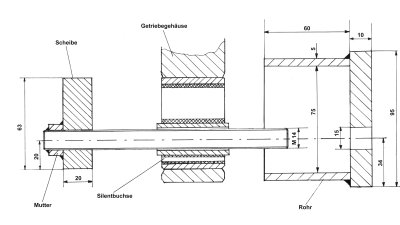

	Aus-/Einziehgerät für das hintere Getriebelager (ohne Getriebeausbau): Dateiformat: PDF Dateigröße: 37.025 Bytes

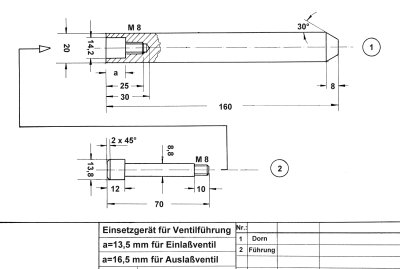

	Einsetzgerät für Ventilführungen: Für Einlaß- und Auslaßventile. Dateiformat: PDF Dateigröße: 20.543 Bytes

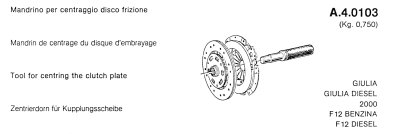

	Zentrierdorn für Kupplungsscheibe: Dateiformat: PDF Dateigröße: 21.223 Bytes
Zeichnung ist noch in Arbeit, bitte versucht es später noch einmal.	Aus-und Einbauwerkzeug für vordere Fahrwerksfedern: Dateiformat: PDF Dateigröße:  Bytes

Zeichnungen aus dem Alfa Romeo Spezialwerkzeug-Katalog:

Durch klicken auf die kleinen Bilder wird nur ein größeres Bild, jedoch keine Zeichnung zum Nachbau des Werkzeugs geladen!

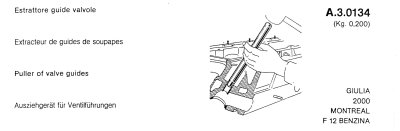

	Motor: Ausziehgerät für Ventilführungen Dateiformat: PDF Dateigröße: 16.404 Bytes

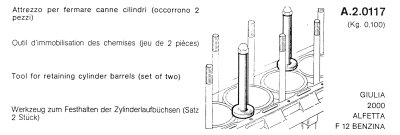

	Motor: Werkzeug zum Festhalten der Laufbuchsen Dateiformat: PDF Dateigröße: 23.629 Bytes

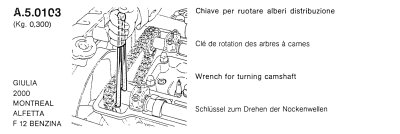

	Motor: Schlüssel zum Drehen der Nockenwellen Dateiformat: PDF Dateigröße: 25.227 Bytes

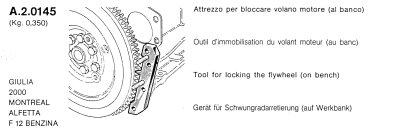

	Motor: Gerät zum Blockieren des Schwungrades Dateiformat: PDF Dateigröße: 23.492 Bytes

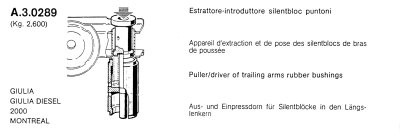

	Fahrwerk hinten: Gerät zum Ein- und Ausbau der Silentblöcke Dateiformat: PDF Dateigröße: 19.133 Bytes

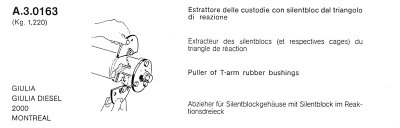

	Fahrwerk hinten: Abzieher für Silentblock Reaktionsdreieck Dateiformat: PDF Dateigröße: 16.464 Bytes

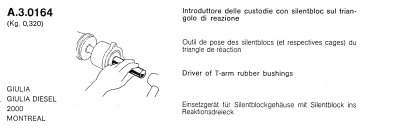

	Fahrwerk hinten: Einsetzgerät für Silentblock Reaktionsdreieck Dateiformat: PDF Dateigröße: 15.566 Bytes
